MANUAL DE MONTAJE DE
TECHOS DE LAMAS TREVISO
1) DESCRIPCIÓN DEL SISTEMA.
1.1 Descripción.

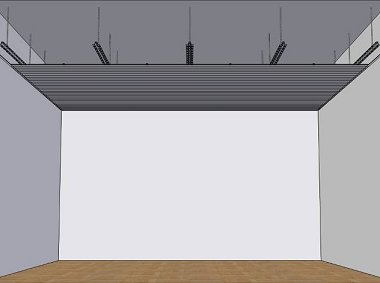

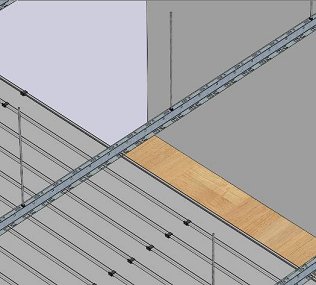

Este tipo de techo metálico está formado por lamas de aluminio prelacado
insertadas en pestañas de rastreles de diversos pasos de troquelado y colgadas del
forjado superior mediante un sistema de varillas roscadas. Dichas varillas, que tienen
un diámetro de 6 mm, van insertadas en unos agujeros provistos en la parte superior
de los rastreles sin necesidad de piezas especiales de cuelgue.
Existen cuatro tipos de lamas Treviso según su ancho en mm: Lamas Treviso
100, 150, 200 y 300. Las lamas Treviso tienen forma de U pero además en sus
extremos tienen dos aletas rectas de distinta longitud.
Para cada tipo de lama Treviso existen dos tipos de rastrel: los que dejan las
lamas a testa y los que dejan entrecalle (de 1 cm). Para la Lama Treviso 100 existen
rastreles de paso 100 y 110 mm (lamas a testa y con entrecalle respectivamente); para
la Lama Treviso 150 los pasos son de 150 y 160 mm; para la Lama Treviso 200 se
disponen de rastreles de paso 200 y 105 mm y por último la Lama Treviso 300 se
puede instalar en rastreles de paso 150 y 155 mm.
